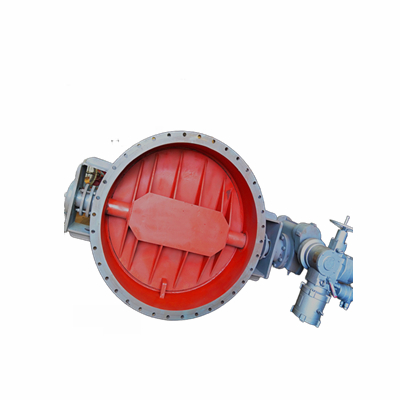

本系列閥門由閥體、閥板、驅動裝置等組成。閥體和閥板為優質鋼焊接而成，通過熱處理后具有較強的剛性和強度。

閥門為三偏心蝶板式，閥板旋轉到位時閥板密封面（整體呈錐形）與閥體密封面貼合實現密封。閥體密封面堆焊不銹鋼，閥板安裝有可更換的多層次金屬密封圈，耐高溫、耐腐蝕、密封可靠，使用壽命長。閥門軸端采用油浸石棉盤根密封。

蝶板通過電動裝置（或氣動、液動）轉軸帶動蝶板旋轉角0～90°，當蝶板從0°打開瞬間蝶板與閥座密封面即可完全脫離閥座密封面，從而使蝶閥在啟閉過程中，蝶板與閥座密封面之間相對機械磨損更小、擠壓轉角行程更短，蝶閥的密封性能及壽命大大提高。

閥板的開啟角度可通過4—20mA電流信號反饋到控制室控制（用于電驅動）；或通過接近開關信號輸出（一般用于氣動或手動）來獲取閥板開啟角度；現場可根據閥門指針掌握閥板開啟位置。

本閥門適用于冶金，電力，市政，化工等行業的煤氣，空氣，煙氣等介質管道系統，打開或切斷介質通道使用。驅動方式有手動、氣動、電動可供用戶選擇。

使用條件
環境溫度(℃ )：-20-40℃ 通用截止：煤氣 空氣煙氣 通用截止溫度(℃ )：≤350℃ 公稱壓力（Mpa）：≤0.5  閥板啟動角度：90°
